Installation d’un mur d’images LED de 5,25m² en pitch 1,25mm pour la salle de contrôle de Sirbem

Pour équiper sa salle de contrôle, la société Sirbem, basée à Saint-André-des-Eaux en Loire-Atlantique, a choisi de faire l’acquisition d’un mur d’images LED sur mesure plutôt que d’un assemblage de moniteurs traditionnels, et c’est à LED Visual Innovation qu’elle a confié la fourniture, l’installation et la mise en service de l’ensemble du dispositif. Il s’agit ici d’une installation fixe, pensée pour fonctionner au quotidien pendant de longues années, avec un affichage continu, lisible et fiable pour les opérateurs qui surveillent leurs données au fil de la journée.

Dans une salle de contrôle, l’écran n’est pas un simple élément de décor : il devient l’outil de travail commun d’une équipe, celui sur lequel on garde un œil en permanence, parfois pendant plusieurs heures d’affilée, et c’est précisément cette exigence qui a guidé chacun des choix techniques présentés ci-dessous.

Pourquoi un mur d’images LED pour une salle de contrôle ?

Un mur d’écrans pour salle de contrôle doit répondre à des contraintes très différentes de celles d’un écran de communication destiné au public : les opérateurs sont proches de la surface d’affichage, les contenus affichés sont souvent denses, mélangeant schémas, courbes, flux vidéo et tableaux de bord, et l’image doit rester confortable à regarder sur de longues périodes sans fatigue visuelle.

Contrairement à un mur de dalles LCD, dont les bordures découpent l’image en rectangles distincts, la technologie LED permet d’obtenir une surface d’affichage parfaitement continue, sans cadre intermédiaire, sur laquelle les fenêtres de supervision peuvent être positionnées librement, redimensionnées ou superposées selon les besoins du moment. Notre gamme de murs d’images LED intérieurs sur mesure répond justement à cette logique, avec des dimensions adaptées à l’espace disponible et au nombre de sources à afficher, et c’est dans cette même optique que nous concevons nos murs d’écrans pour salle de contrôle.

Un écran de 5,25m² en pitch 1,25mm pour un rendu d’une grande finesse

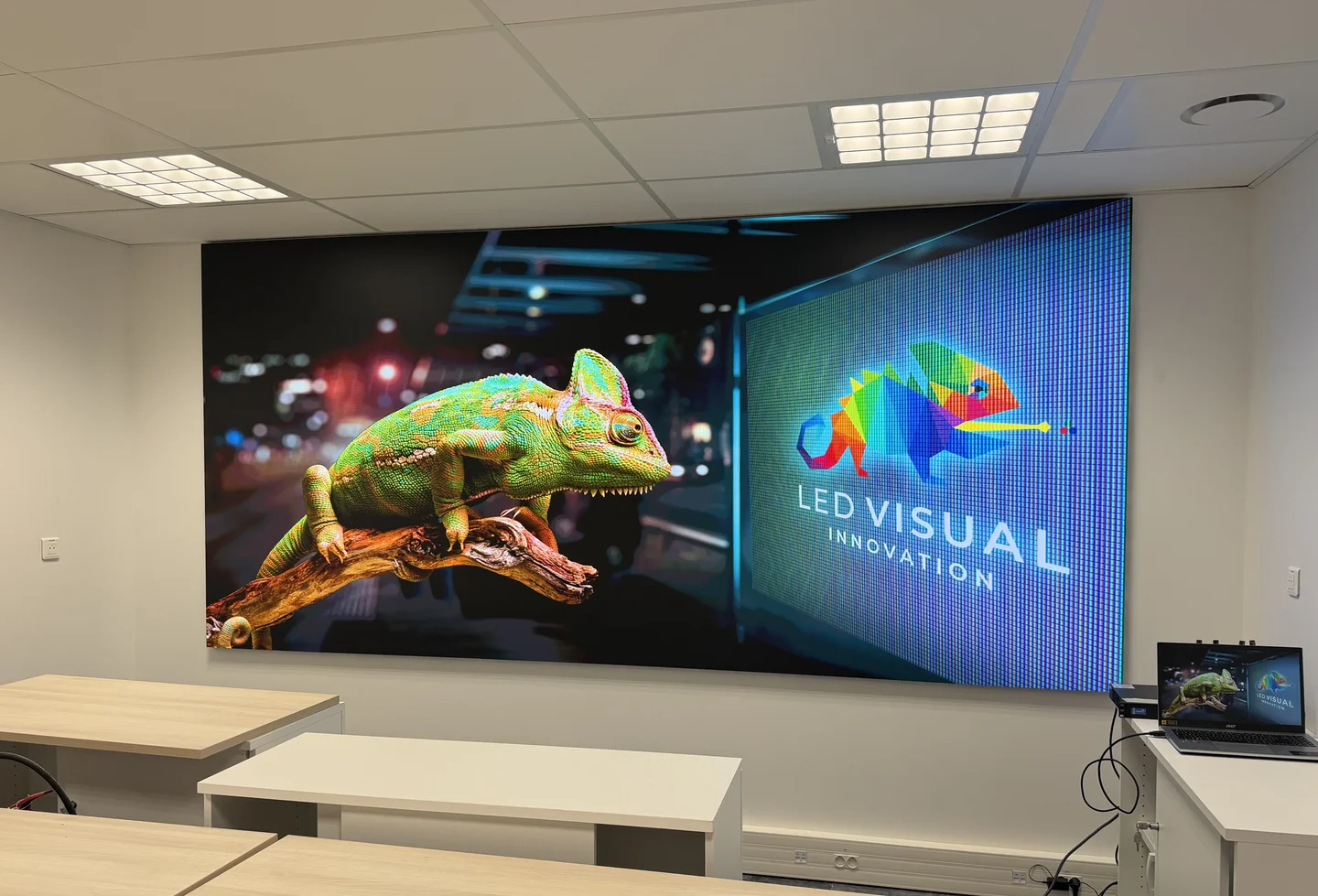

Le mur installé chez Sirbem mesure 3,5 mètres de largeur pour 1,5 mètre de hauteur, soit une surface de 5,25m², et il repose sur des dalles LED au pitch de 1,25 mm, c’est-à-dire que la distance entre le centre de deux pixels voisins n’est que d’un peu plus d’un millimètre. Plus cette valeur est faible, plus les pixels sont nombreux sur une même surface, et plus l’image reste nette lorsqu’on s’en approche, ce qui est indispensable dans une salle où les opérateurs ne sont jamais très loin de l’écran.

À cette finesse, la définition de l’ensemble atteint environ 2 800 × 1 200 pixels, soit plus de 3,3 millions de pixels répartis sur toute la surface, ce qui laisse une marge confortable pour afficher simultanément plusieurs sources sans sacrifier la lisibilité des textes, des légendes et des petits détails graphiques qui comptent dans un environnement de supervision.

La technologie GOB, une protection pensée pour la durée

Les dalles retenues utilisent la technologie GOB qui consiste à recouvrir les diodes d’une couche de protection transparente directement appliquée sur le circuit imprimé, de sorte que la surface de l’écran devient lisse et résistante aux chocs légers, à la poussière et aux contacts accidentels lors des opérations de nettoyage ou de maintenance.

Pour une installation censée fonctionner longtemps, ce choix apporte une vraie tranquillité, car une salle de contrôle est un lieu où l’on circule, où l’on intervient et où l’on ne peut pas se permettre de remplacer fréquemment des modules fragilisés. Les diodes sont des LED SMD1010 Nationstar Gold, associées à des cartes de réception Novastar A10, et l’ensemble affiche une luminosité de 800 nits, une valeur volontairement mesurée et adaptée à un usage en intérieur, qui garantit une image contrastée sans éblouir des opérateurs installés à faible distance.

Un taux de rafraîchissement de 7 680 Hz et une consommation maîtrisée

Le taux de rafraîchissement de 7 680 Hz, qui correspond au maximum technique possible sur ce type de dalles, assure une image stable et dépourvue de scintillement visible, y compris lorsqu’elle est filmée par une caméra ou observée longtemps, un critère déterminant pour le confort de travail en salle de contrôle. Les angles de vision de 160° à l’horizontale comme à la verticale permettent par ailleurs à chaque membre de l’équipe de lire l’écran correctement, quelle que soit sa position dans la pièce.

Côté énergie, la consommation annoncée de 300 W/m² reste raisonnable pour un équipement allumé en continu, ce qui compte lorsque l’écran fonctionne chaque jour pendant de nombreuses heures. Les dalles disposent des certifications CE, RoHS et EMC, et sont couvertes par une garantie pièces de cinq ans.

Une structure murale sur mesure et une maintenance en façade

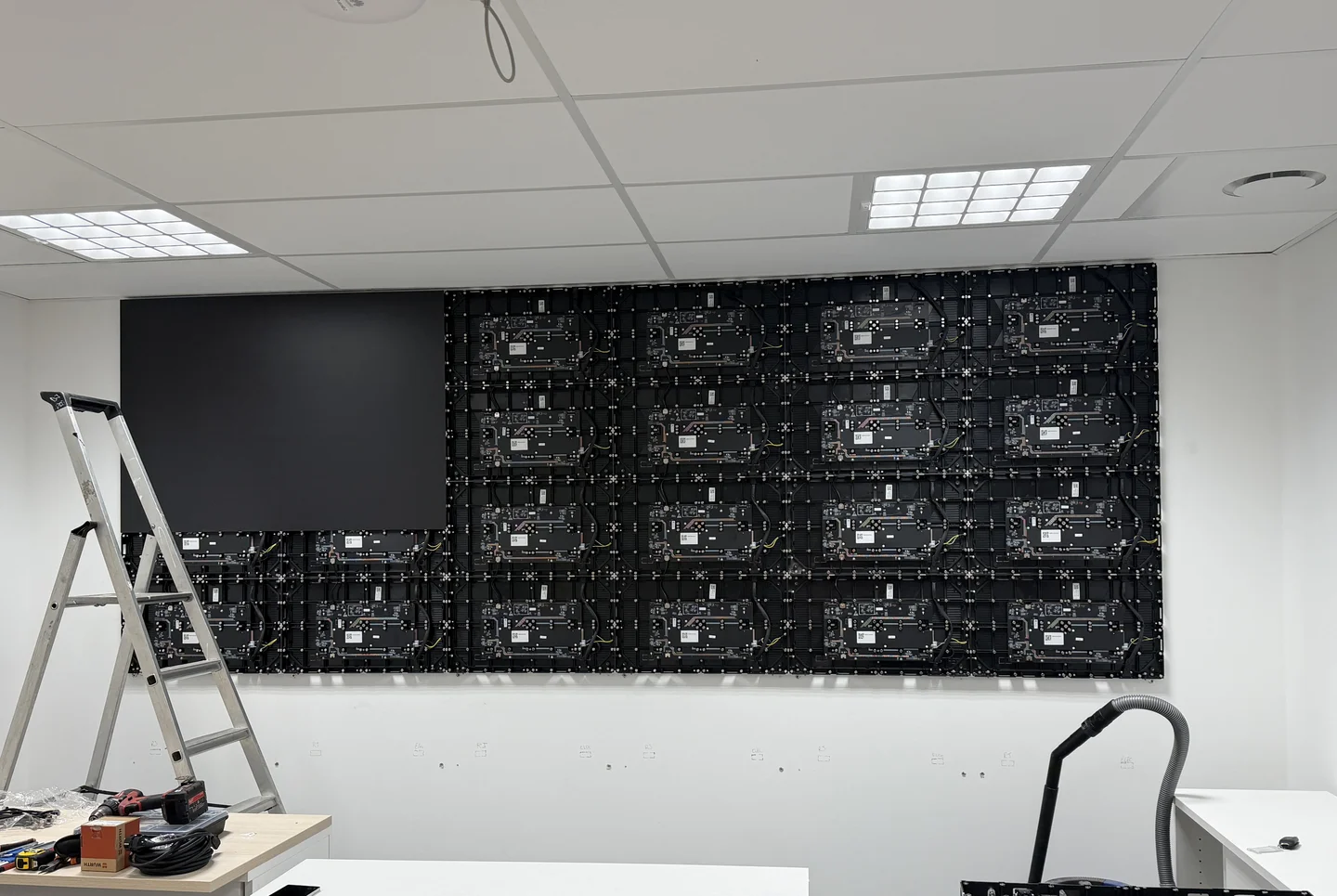

Le mur d’images a été fixé grâce à une structure sur mesure en profilés aluminium de 40 × 40 mm, conçue pour la fixation murale des dalles et fournie avec toute la visserie nécessaire. Les modules sont ensuite maintenus par un système de fixation magnétique, et leur maintenance se fait par l’avant, ce qui évite de devoir aménager un espace d’accès à l’arrière de l’écran et permet à un technicien de remplacer un module en quelques minutes sans démonter l’installation.

Un système de pilotage dimensionné pour la supervision

Un mur d’images ne vaut que par ce qui le pilote, et c’est pourquoi la partie diffusion a fait l’objet d’autant d’attention que l’écran lui-même. Le signal est traité par un vidéoprocesseur Novastar VX1000, capable de gérer jusqu’à 6,5 millions de pixels et de recevoir plusieurs sources grâce à ses entrées HDMI et DVI, ce qui laisse une large marge par rapport à la définition du mur et permet d’envisager des évolutions futures.

En amont, un serveur vidéo Nexus, assemblé sur mesure avec une carte graphique dédiée, une carte réseau 10 Gb et une latence volontairement réduite, prend en charge la diffusion des contenus. La licence professionnelle Resolume complète l’ensemble pour la gestion de l’affichage dynamique, avec le mixage, le mapping vidéo et les superpositions en temps réel, de sorte que les opérateurs peuvent composer leurs vues, les modifier et rappeler leurs configurations favorites en quelques secondes, notamment grâce à un Streamdeck offert par nos soins. Un switch 10G, un routeur Wi-Fi et l’ensemble des câbles réseau et HDMI 2.1 ont également été fournis pour que l’installation soit livrée complète et prête à l’emploi.

Installation, formation et maintenance : un accompagnement de bout en bout

Deux techniciens LED Visual Innovation se sont chargés de la livraison, de l’installation et de la mise en service, puis ils ont formé les équipes de Sirbem directement sur site, de manière à ce que chacun soit autonome dès la première utilisation. Cette formation est suivie d’une hotline technique accessible du lundi au vendredi, pour répondre rapidement à toute question d’utilisation.

La suite se joue dans la durée, car un équipement de ce type doit rester disponible année après année, et c’est pourquoi l’installation s’accompagne d’un accès à notre espace client, avec plateforme de SAV pour ouvrir des tickets, gestion à distance du matériel et stock de pièces détachées laissé sur site afin de réduire les délais d’intervention. Un contrat de maintenance annuelle, comprenant main-d’œuvre, déplacement et interventions curatives illimitées, est proposé dès la deuxième année, la première étant offerte.

Un mur d’images LED sur mesure pour votre salle de contrôle

Avec son écran de 5,25m² en pitch 1,25mm, sa protection GOB, son système de pilotage dédié et son accompagnement complet, l’installation réalisée pour Sirbem illustre ce que doit être un mur d’images LED pour salle de contrôle : une image fine et continue, fiable dans le temps, simple à piloter et facile à entretenir.

Que votre projet concerne un centre de supervision, une salle de crise, un poste de commandement ou tout autre espace de pilotage, nous étudions avec vous la taille, le pitch et le système de diffusion les plus adaptés à votre configuration, de la conception jusqu’à la maintenance.
